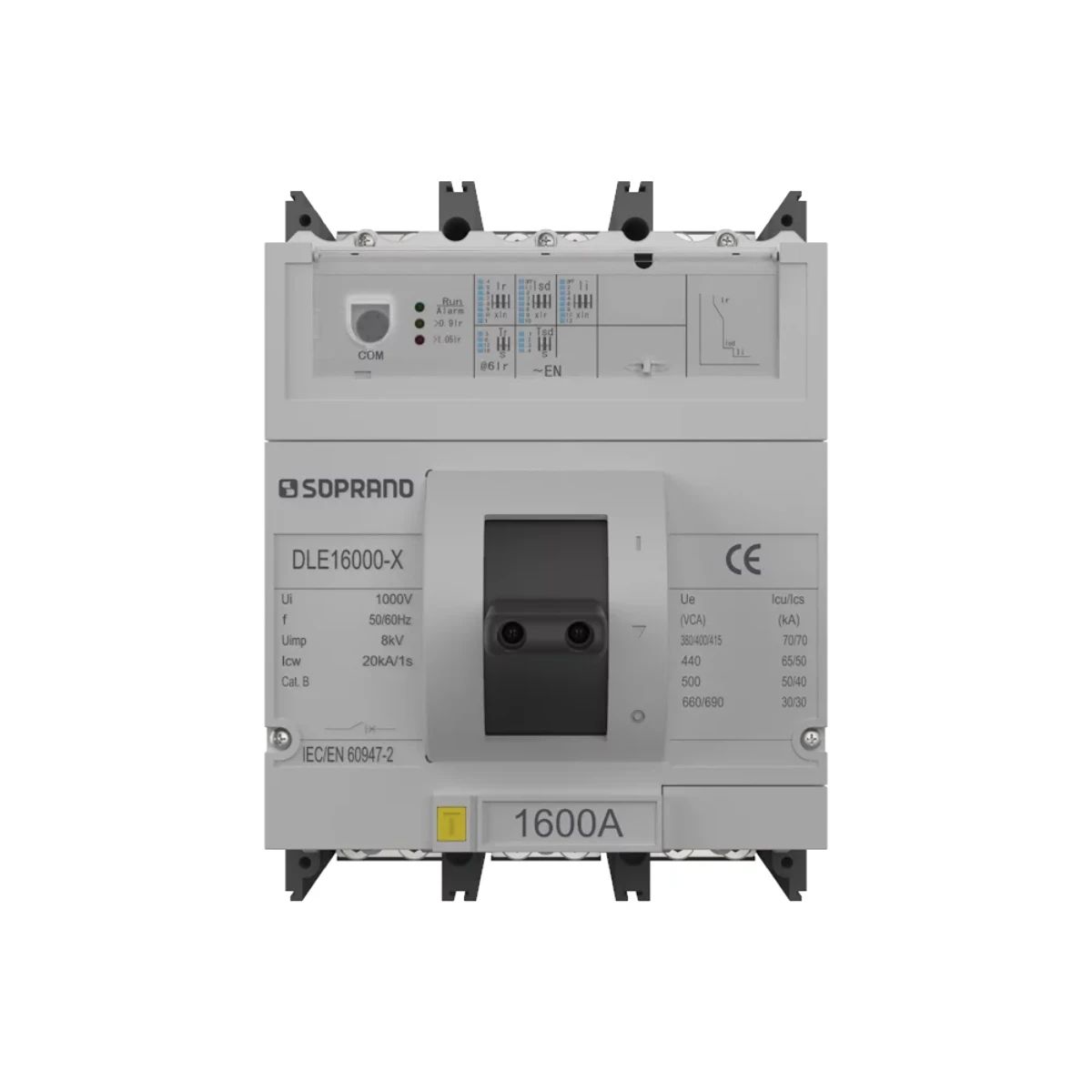

Disjuntor Caixa Moldada Trifásico 1600AMPERES Dle-1600H (05108.1160.39) Soprano, é um disjuntor industrial projetado para aplicações de alta corrente em instalações comerciais e industriais.

Características Técnicas:

• Tipo: Disjuntor em caixa moldada (MCCB)
• Polos: Triplolar (3 polos), ou
• seja, protege três fases de um sistema elétrico.
• Corrente nominal (In):
• 1600 Amperes (A) – Esta é a corrente contínua máxima que o disjuntor foi projetado para transportar.
• Tensão nominal de isolamento (Ui): Até 690 V CA.
• Tecnologia de Disparo: Termomagnético ou Eletrônico - Embora a série DLE geralmente se refira a disparos eletrônicos, algumas fontes podem categorizá-los de forma ampla. O modelo 1600A normalmente é um disparo eletrônico, oferecendo configurações ajustáveis para proteção contra sobrecarga e curto-circuito.
• Capacidade de Interrupção de Curto-Circuito (Icu): Capacidade de interromper com segurança uma falha de curto-circuito. Os disjuntores Soprano podem ter capacidades de interrupção de até 65 kA (a 240 Vca) e 50 kA (a 380 Vca), dependendo do modelo e da tensão específicos. O "H" em Dle-1600H provavelmente indica uma maior capacidade de interrupção.
• Conformidade: Fabricado conforme as normas NBR IEC 60947-2, que são normas brasileiras alinhadas às normas internacionais IEC para aparelhagens de manobra e controle de baixa tensão.




Aplicações:

• Proteção de Alimentadores Principais: É frequentemente usado como o disjuntor geral em painéis de distribuição de energia (quadros elétricos) de edifícios comerciais, indústrias, hospitais e shoppings. Ele atua como o primeiro ponto de proteção para toda a instalação, garantindo que qualquer falha na rede principal seja isolada rapidamente.
• Proteção de Motores Elétricos de Grande Porte: Em indústrias, motores de alta potência (bombas, compressores, ventiladores industriais, etc.) requerem proteção robusta contra sobrecargas e curtos-circuitos. O Dle-1600H é ideal para essa função, especialmente quando o motor tem uma corrente de partida elevada.
• Proteção de Transformadores de Potência: Em subestações ou grandes instalações, transformadores que alimentam cargas significativas precisam de proteção eficaz. Este disjuntor pode ser empregado para proteger o lado de baixa tensão (secundário) de transformadores de potência.
• Proteção de Geradores: Em sistemas de geração de energia (sejam eles a diesel, gás ou outras fontes), o disjuntor protege a saída do gerador contra falhas, garantindo a estabilidade e a segurança da geração.
• Chaves de Transferência Automática (ATCs) e Manuais: Em sistemas com fontes de energia redundantes (rede elétrica e gerador), o Dle-1600H pode ser integrado em chaves de transferência para proteger os circuitos durante a transição entre as fontes.
• Sistemas de Distribuição Secundária: Mesmo em instalações menores, se houver um setor específico com alta demanda de energia, um disjuntor de 1600A pode ser usado para proteger aquele alimentador específico.
