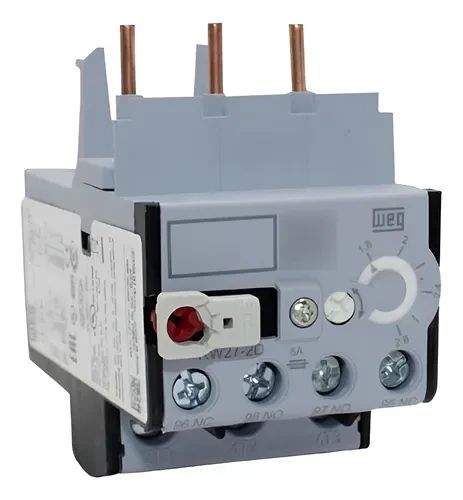

RELE SOBR (A) RW27-2D3-DO28 1,8-2,8A(12140446) CWB, é um dispositivo de proteção essencial fabricado pela WEG, uma das maiores fabricantes de equipamentos elétricos do mundo. Ele é projetado especificamente para proteger motores elétricos contra danos causados por sobreaquecimento ou falta de fase.

Características Técnicas:

• Fabricante: WEG
• Código WEG: 12140446
• Modelo: RW27-2D3-DO28
• Tipo de Relé: Térmico de Sobrecarga (Azul)
• Número de Polos: 3 polos. Isso indica que ele monitora a corrente nas três fases de um motor trifásico.
• Faixa de Ajuste de Corrente: 1,8 a 2,8 Amperes (A). Essa é a faixa dentro da qual a corrente nominal do motor a ser protegido deve se encaixar. O relé permite o ajuste fino dentro dessa faixa.
• Classe de Disparo Térmico: Classe 10. Isso significa que, em caso de sobrecarga (por exemplo, 7,2 vezes a corrente ajustada), o relé desarmará em até 10 segundos. Esta classe é adequada para a maioria dos motores com partidas normais.
• Sensibilidade contra Falta de Fase: Sim. Ele é projetado para detectar desequilíbrios de corrente que ocorrem quando uma das fases do motor falha, protegendo o motor contra os danos resultantes.
• Tensão Máxima de Operação dos Contatos Principais: 690V.
• Tensão Nominal de Impulso (Uimp): 6 kV.
• Frequência de Operação: 25 a 400 Hz.
• Contatos Auxiliares: Possui 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF). Esses contatos são usados para o circuito de comando, sinalização e intertravamento.
• Tipo de Montagem: Montagem direta. Ele é projetado para ser acoplado diretamente aos contatores da linha CWB da WEG (compatível com CWB9 até CWB38), sem a necessidade de acessórios adicionais. Pode também ser montado em trilho DIN 35 mm (com acessório opcional) ou por parafusos.
• Funções de Rearme: Pode ter rearme manual ou automático, configurável no próprio relé.
• Grau de Proteção: Terminais Principais: IP10. Contatos Auxiliares: IP20
• Dimensões (aproximadas):
• Largura: 45 mm
• Altura: 72 mm
• Profundidade: 82 mm
• Peso Bruto (aproximado): 0,165 kg (165 gramas).




Aplicações:

• Proteção de Motores em Máquinas Industriais;
• Bombas: Essencial para bombas d'água em sistemas de irrigação, saneamento, ou em processos industriais, protegendo o motor contra sobrecarga causada por entupimentos ou falhas mecânicas.
• Ventiladores e Exaustores: Garante a operação segura de sistemas de ventilação em fábricas, armazéns e edifícios comerciais, evitando que o motor superaqueça devido a restrições no fluxo de ar.
• Compressores: Protege os motores de compressores de ar ou refrigeradores, que podem sofrer sobrecarga devido a problemas no sistema de compressão.
• Esteiras Transportadoras: Monitora a corrente do motor da esteira, prevenindo danos se houver um travamento ou sobrecarga na carga transportada.
• Máquinas Operatrizes: Utilizado em tornos, fresadoras, furadeiras e outras máquinas que dependem de motores para seus movimentos, garantindo a integridade do motor mesmo sob esforço intenso.
• Sistemas de Elevadores e Talhas: A proteção do motor é crítica em equipamentos de elevação para garantir a segurança e a confiabilidade, evitando falhas por sobrecarga durante a movimentação de cargas.
• Aparelhos de Refrigeração e Ar Condicionado: Em sistemas de grande porte, como chillers ou unidades de tratamento de ar (UTAs), o relé protege os compressores contra sobrecargas que podem ocorrer devido a falhas no sistema de refrigeração.
• Agroindústria e Usinas (Região de Londrina e Paraná): Aplicado em motores de moendas, trituradores, bombas de irrigação e outros equipamentos agrícolas e de processamento de alimentos, onde as condições de trabalho podem ser exigentes e a proteção do motor é fundamental para evitar paradas na produção.
• Instalações Comerciais e Prediais: Em sistemas de climatização, bombas de recalque de água e motores de portões automáticos, o relé assegura a operação contínua e segura dos equipamentos.

• Painéis Elétricos de Comando de Motores: É um componente padrão em Centros de Controle de Motores (CCM) e painéis de partida direta ou estrela-triângulo, sendo acoplado diretamente ao contator para formar um conjunto compacto e eficiente de proteção e manobra.
