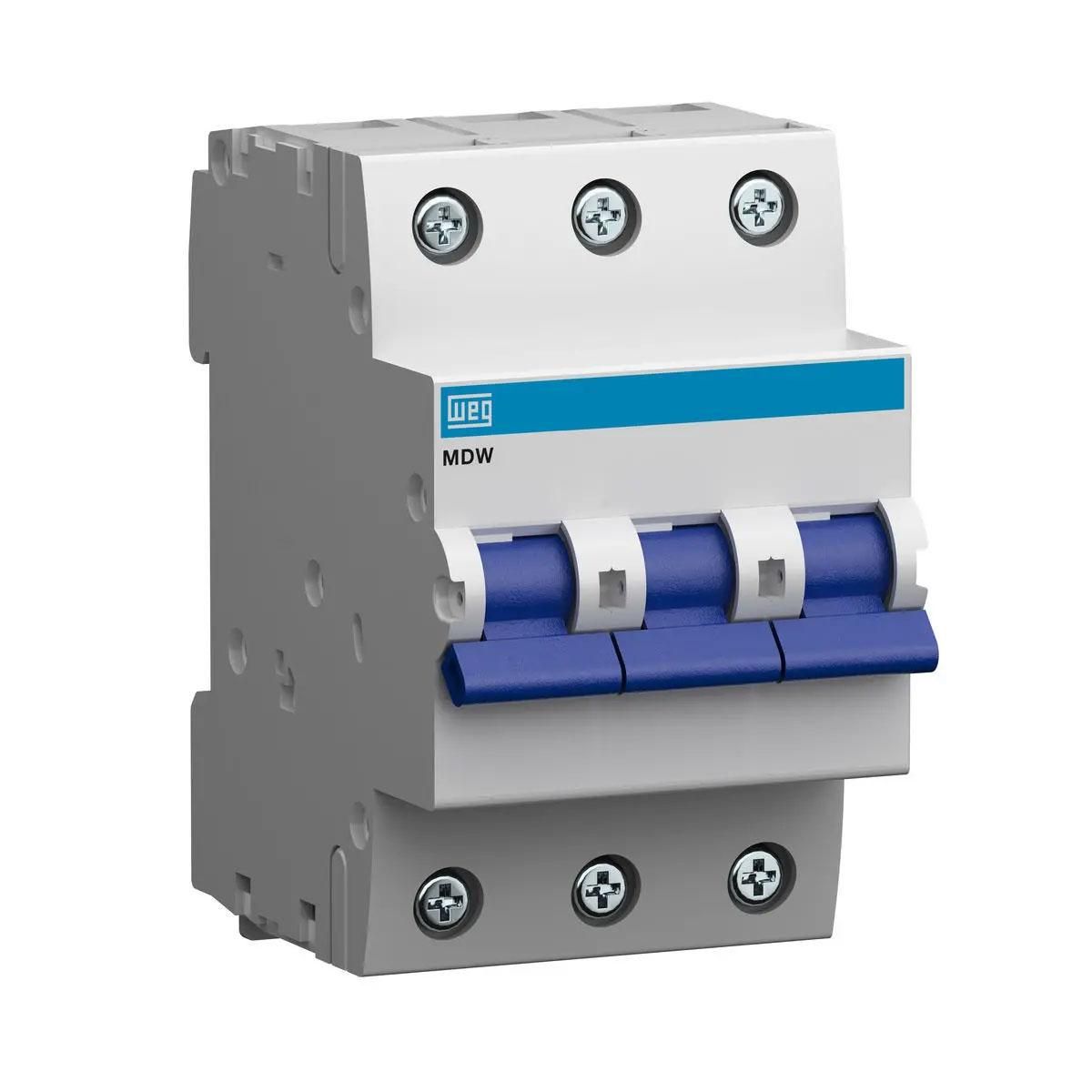

O Disjuntor Tripolar 80A Weg Mini DIN MDW C80 5kA Curva C (10075739), Este é um disjuntor mini DIN tripolar Weg MDW C80 de 80 A com capacidade de interrupção de 5 kA e curva tipo C. É um dispositivo de segurança vital em qualquer instalação elétrica.

Características Técnicas:

• Disjuntor (Disjuntor): Este é um interruptor elétrico automático. Sua principal função é proteger um circuito elétrico contra danos causados por sobrecorrente (fluxo excessivo de corrente) ou curto-circuito (uma conexão anormal e de baixa resistência). Ao detectar uma falha, ele rapidamente "desarma" (abre o circuito) para cortar a energia, evitando danos ao equipamento e, mais importante, reduzindo o risco de incêndio ou choque elétrico. Ao contrário de um fusível, que queima e precisa ser substituído, um disjuntor pode ser rearmado para retomar a operação normal após a falha ser eliminada.
• Tripolar (Tripolar): Isso significa que o disjuntor é projetado para proteger e desconectar simultaneamente três fases elétricas . Isso o torna ideal para sistemas elétricos trifásicos , comumente encontrados em instalações industriais, comerciais e residenciais de grande porte (por exemplo, para máquinas pesadas, motores ou distribuição de energia principal).
• 80 A (80 Amperes): Esta é a corrente nominal . Ela indica que o disjuntor pode conduzir continuamente uma corrente de até 80 Amperes sem desarmar. Se a corrente que flui por ele exceder 80 A por um período prolongado, ou se houver um curto-circuito, ele desarmará para proteger o circuito.
• Weg: Este é o fabricante . A WEG é uma empresa brasileira reconhecida mundialmente pela qualidade de seus produtos elétricos e soluções de automação.
• Mini DIN: refere-se ao seu tamanho compacto e à sua compatibilidade com trilhos DIN . Os trilhos DIN são barras de metal padronizadas usadas para montar equipamentos de controle dentro de painéis elétricos, tornando a instalação e a organização simples e eficientes.
• MDW C80: Identifica a linha de produtos e o modelo específico da WEG. O "C80" provavelmente reforça a curva C e a classificação 80A.
• 5 kA (5 quiloamperes): Esta é a capacidade de interrupção de curto-circuito . Isso significa que o disjuntor pode interromper com segurança uma corrente de curto-circuito de até 5.000 amperes sem ser danificado. Este valor é crucial para a segurança, garantindo que o dispositivo possa suportar o "surto" de alta corrente de um curto-circuito grave.
• Curva C (Curva Tipo C): Esta curva descreve a curva de disparo do disjuntor , que determina sua sensibilidade a picos repentinos de corrente (proteção magnética). Os disjuntores Tipo C são de uso geral. Eles desarmam instantaneamente quando a corrente atinge de 5 a 10 vezes sua corrente nominal . Para um disjuntor de 80 A, isso significa que ele desarmará se a corrente saltar repentinamente para entre 400 A e 800 A (em um curto-circuito). Eles são adequados para proteger circuitos que alimentam cargas com correntes de partida moderadas na partida, como motores elétricos, lâmpadas fluorescentes ou transformadores.





Aplicações:

• Proteção de Circuitos Principais em Residências e Pequenos Comércios: Em instalações maiores, onde a entrada de energia é trifásica, este disjuntor pode ser usado para a proteção geral do quadro de distribuição, atuando como o disjuntor de entrada. Pode proteger ramais de distribuição que alimentam grandes áreas ou grupos de cargas.
• Circuitos de Alimentação de Motores Elétricos Trifásicos: É muito comum a aplicação em máquinas e equipamentos que utilizam motores trifásicos de média potência (até cerca de 40 CV, dependendo da tensão). A Curva C é adequada para suportar os picos de corrente na partida desses motores, desarmando apenas em caso de sobrecarga real ou curto-circuito. Exemplos incluem bombas d'água, compressores, ventiladores industriais, máquinas-ferramenta, esteiras transportadoras, entre outros
• Proteção de Equipamentos Industriais e Comerciais: Máquinas de ar condicionado central trifásicas. Fornos elétricos trifásicos. Chuveiros elétricos de alta potência em vestiários industriais ou academias (se forem trifásicos). Refrigeradores e câmaras frias industriais. Painéis de comando e distribuição de energia em fábricas, oficinas e estabelecimentos comerciais.
• Sistemas de Iluminação de Grande Porte: Pode ser usado para proteger circuitos que alimentam grandes conjuntos de luminárias, especialmente em galpões, fábricas ou espaços comerciais, onde a carga total exige uma proteção trifásica de 80A.
•  Subdivisões de Quadros Elétricos: Em quadros de distribuição maiores, este disjuntor pode ser empregado para proteger sub-circuitos específicos que alimentam setores ou grupos de equipamentos com demandas de corrente de até 80A.
