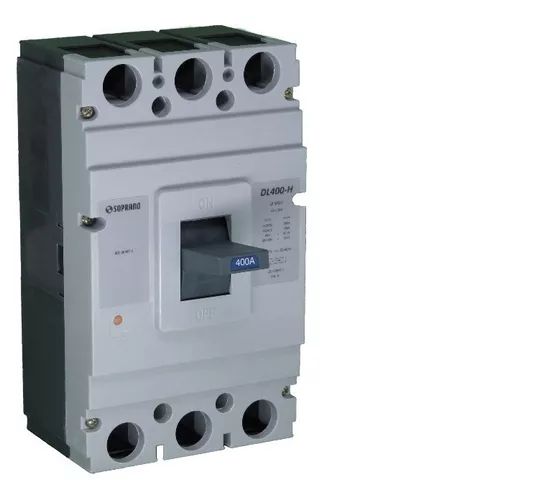

O "Disjuntor Caixa Moldada Trifásico 400A Soprano DLX", é um modelo utilizado para proteção de circuitos elétricos em sistemas trifásicos, oferecendo proteção contra sobrecargas e curtos-circuitos. Ele é ideal para instalações industriais e comerciais de grande porte que demandam maior capacidade de corrente.

Características Técnicas:

• Corrente Nominal (In): 400A (ideal para sistemas com alta demanda de corrente).
• Capacidade de Interrupção (Icu/Ics): A capacidade de interrupção pode variar conforme o modelo, mas geralmente é 25 kA a 50 kA para disjuntores de 400A. Esse valor se refere à capacidade do disjuntor de interromper correntes de curto-circuito sem sofrer danos.
• Número de Polos;
• 3 Polos (trifásico). Possível configuração de 4 Polos (trifásico com neutro), dependendo da versão.
• Tensão Nominal (Un): A tensão nominal normalmente é de 400V para sistemas trifásicos em corrente alternada (AC). A tensão máxima pode ser até 690V, dependendo do modelo específico.
• Curvas de Disparo;
• Curvas Térmica e Magnética:
• Térmica: Protege contra sobrecargas com tempo de resposta variável conforme a corrente.
• Magnética: Responde de forma instantânea em caso de curto-circuito. O modelo pode ter diferentes ajustes de curva (B, C, D) dependendo da aplicação desejada.
• Tecnologia de Disparo;
• Mecanismo de Disparo Térmico: Protege contra sobrecarga por tempo prolongado.
• Mecanismo de Disparo Magnético: Protege contra curtos-circuitos, disparando rapidamente em altas correntes.
• Ambiente de Operação;
• Temperatura de operação: Geralmente entre -25°C e +70°C.
• Classe de Proteção: Normalmente IP20 (proteção contra objetos sólidos maiores que 12 mm), podendo variar conforme o modelo e a instalação.
• Material e Construção: Fabricado com caixa moldada de alta resistência, normalmente de plástico técnico (como poliamida ou termoplástico) ou metal, dependendo da necessidade de durabilidade e resistência ao calor.

Aplicações:

• Proteção de Circuitos Industriais;
• Motores Industriais: Protege motores de grande porte contra sobrecargas e curtos-circuitos. É ideal para indústrias que utilizam máquinas pesadas, como prensas, compressores, transportadores e outros equipamentos de alta potência.
• Painéis de Distribuição Elétrica: Usado como disjuntor principal ou de ramais em quadros de distribuição de fábricas, garantindo a proteção de circuitos e equipamentos contra falhas.
• Sistemas de Bombeamento: Em indústrias que dependem de sistemas de bombeamento de água ou líquidos industriais (como indústrias químicas ou petroquímicas), o disjuntor protege contra falhas nos sistemas de distribuição elétrica.
• Proteção em Subestações e Centros de Distribuição;
• Subestações de Energia: O disjuntor de 400A é adequado para proteger os sistemas de distribuição de energia elétrica em subestações, onde a corrente elétrica pode ser muito alta.
• Centros de Distribuição Comercial e Industrial: Em instalações que recebem e distribuem energia elétrica para diferentes áreas, como centros comerciais, fábricas ou complexos empresariais.
• Geradores e Equipamentos de Energia;
• Proteção de Geradores: Em instalações de geradores industriais ou sistemas de geração de energia de backup, o disjuntor é usado para proteger os circuitos de distribuição do gerador, evitando danos em caso de curto-circuito ou sobrecarga.
• Sistemas de Energia Renovável: Em sistemas de energia solar, eólica ou hidroelétrica, o disjuntor pode ser usado para proteger os inversores e outros equipamentos eletrônicos de falhas elétricas.
